TBI SFU02504-4 tbi滚珠丝杆螺母装滚珠
扫码获取价格库存技术资料
- 品牌: tbi丝杆选型sfs系列
- 分类: SFU系列
- 类型:
- 属性: TBI SFU02504-4 tbi滚珠丝杆螺母装滚珠，-TBI SFU02504-4 tbi滚珠丝杆螺母装滚珠-TBI SFU02504-4 tbi丝杆型号表示 TBI丝杠命名规则，是机械领域中一种重要的规范。TBI丝杠广泛应用于各种机械设备中，其优良的性能得到了广大用户的认可。为了方便标识和辨识不同类型的TBI丝杠，在命名时需要遵循一定的规则。首先，TBI丝杠的命名要能够清晰地表达其特定的参数和性能。其中，名称中的字母和数字代表了不同的含义。例如，字母T代表TBI丝杠，字母R代表了滚珠丝杠，字母N代表了滑-TBI SFU02504-4 tbi滚珠丝杆螺母装滚珠--TBI SFU02504-4 tbi滚珠丝杆螺母装滚珠-
TBI SFU02504-4 tbi滚珠丝杆螺母装滚珠 产品参数

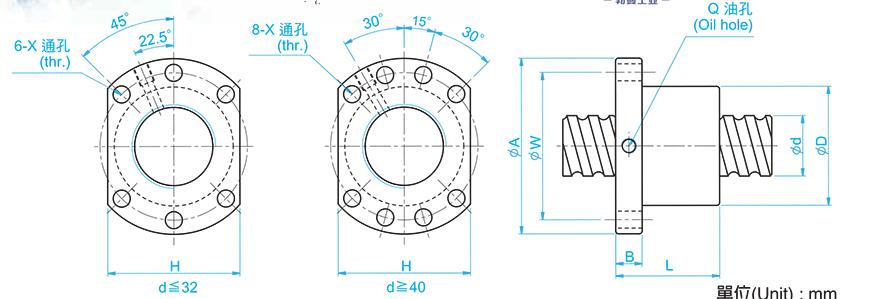

尺寸 单位：mm
| 丝杠轴外径 | 25 |
|
| 导程 | 4 |
|
| 丝杠轴底径 | ||
| 滚珠节圆直径 | ||
| 钢球直径 | 2.381 |
|
| 精度等级 | ||
| 螺母直径 | 40 |
|
| 法兰直径 | 62 |
|
| 螺母长度 | 42 |
|
| 螺母安装 | PCD | 51 |
| 额定动负载 | CaN | 1180 |
| 额定静负载 | C0aN | 3795 |
| 有效圈数 | 1X4 |
|
| 法兰盘宽度 | 48 |
|
| 法兰安装孔通孔直径 | 6.6 |
|
| 法兰安装孔沉孔直径 | ||
| 法兰安装孔沉孔深度 | ||
| 轴向刚度 | KNm | 43 |
TBI SFU02504-4 tbi滚珠丝杆螺母装滚珠此型号部分数据来源于REXROTH R1502 TSK2010丝杆
